Нейровизор БММ/АТЕС
ЭЛЕКТРОЭНЦЕФАЛОГРАФЫ
И "ХОЛТЕРЫ" ЭЭГ
АТЕС МЕДИКА / МКС (Россия)
Системы регистрации,
хранения и анализа ЭЭГ
хранения и анализа ЭЭГ
Комплект Нейроизор 24 канала (без компьютера) для ВОДИТЕЛЬСКИХ КОМИССИЙ - цена по запросу.
Нейровизор 24 канала (без компьютера) - от 508 000 руб.
Нейровизор 36 каналов (без компьютера) - от 757 000 руб.
Нейровизор 52 канала (без компьютера) - от 997 000 руб.
Нейровизор 24 канала (без компьютера) - от 508 000 руб.
Нейровизор 36 каналов (без компьютера) - от 757 000 руб.
Нейровизор 52 канала (без компьютера) - от 997 000 руб.
Электроэнцефалографы Нейровизор БММ/АТЕС - совместная разработка российской компании Медицинские Компьютерные Системы (аппаратная часть) и нашей компании (программное обеспечение Neurotravel).
C 1998 г в России и СНГ установлены многие сотни этих приборов - в поликлиниках, детских и взрослых больницах, перинатальных центрах и блоках РИТ для новорожденных.
Постоянное усовершенствование как цифрового усилителя, так и программы, позволяет поддерживать уровень этих приборов в соответствии с самыми взыскательными требованиями времени. Дистанционный анализ ЭЭГ и сетевое решение, протоколы проведения исследований - автоматический и под управлением врача, автоматическое описание и встроенный редактор для врачебного заключения - новые опции, современные возможности.
Программное обеспечение Neurotravel отличается сочетанием простоты использования в базовом режиме с большими возможностями современных методов обработки ЭЭГ. Линейка цифровых усилителей - от 16 до 52 каналов. Отсюда - широкая область применения: от поликлиники до НИИ, от интраоперационного мониторинга под общей анестезией до мониторинга ЭЭГ недоношенных детей.
Современные текстильные ЭЭГ - шлемы MCScap со съемными Ag/AgCl-электродами позволяют проводить регистрацию электроэнцефалограмм по схемам 10-20, 10-10 (модифицированная) и 10-10 (полная). MCScap сочетает в себе преимущества обычных ЭЭГ шлемов с возможностью простого отключения и замены электродов.
Электроэнцефалограф Нейровизор БММ/АТЕС
Области применения:
.png)
Комплектации:
Технические характеристики
- Запись рутинной ЭЭГ с автоматизацией протокола исследования, встроенным редактором для врачебного заключения и автоматическим описанием ЭЭГ
- Длительный ЭЭГ мониторинг (с видеозаписью и без) для взрослых и детей
- Мониторинг ЭЭГ новорожденных и недоношенных детей с трендами DSA и CFM
- Интраоперационный мониторинг пациентов под общей анестезией с трендом DSA и определением асимметрии кровоснабжения мозга
- Регистрация вызванных потенциалов, средне- и длиннолатентных
- Научные исследования, когнитивные вызванные потенциалы с подключением внешнего стимулятора
Комплектации:

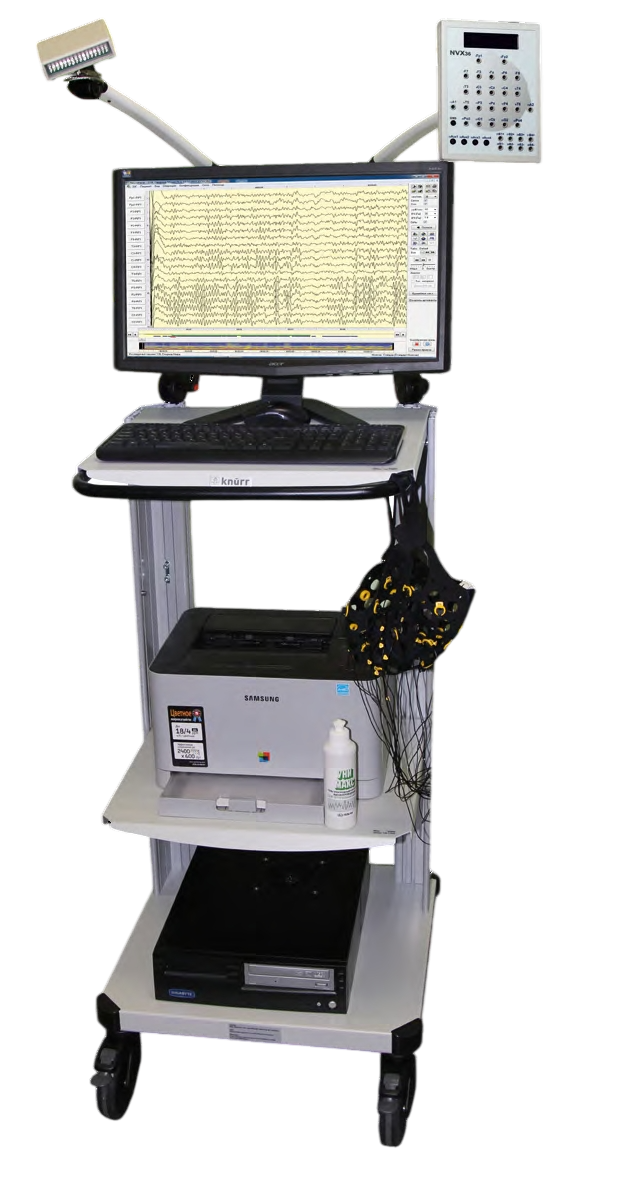

- Стационарный прибор (24, 36 или 52 канала), на столе или на тележке
- Переносной прибор (24 канала), в чемодане для транспортировки
- Модульная система из нескольких электроэнцефалографов и рабочих станций для анализа ЭЭГ. Модули передают ЭЭГ рабочим станциям через компьютерную сеть (госпитальная система) или через интернет (дистанционный анализ ЭЭГ)
Технические характеристики
| Число входных каналов: | 24, 36, 52; любая пара каналов может быть использована для полиграфии |
| Частота оцифровки: | 250 Гц, 500 Гц или 1000 Гц; устанавливается в программе |
| Разрядность АЦП: | 24 бита |
|
Шум: |
не более 2 мкВ "пик-пик" |
Носимый ээг-рекордер с анализом записей по NEUROTRAVEL
Комплекс для длительной амбулаторной регистрации ЭЭГ.
Применяется в эпилептологических и сомнологических отделениях и центрах, в психиатрических больницах, в отделениях функциональной диагностики, для научных исследований.
- До 16 каналов записи ЭЭГ.
- Время записи до 24 часов, без искажений для сжатия сигнала.
- Светодиодный индикатор состояния прибора ("включено", "идет запись", "батарея разряжена", и т.п.).
- Кнопка пациента для постановки маркеров во время записи. Маркеры визуализируются при анализе.
- Встроенный контроль импеданса электродов и встроенный амплитудный калибратор.
- Сохранение записи ЭЭГ на двух съемной флэш-карте.
- Беспроводная связь с программой управления: контроль качества записи на экране компьютера, установка параметров рекордера.
- Поставка в комплекте с электродной шапочкой (MCS Cap), или/и с комплектом клеящихся чашечковых электродов.
- Чехол и ремень для удобной фиксации прибора на пациенте.
- Ударопрочный легкий корпус.
Записи ЭЭГ загружаются в компьютер с флеш-карты и анализируются программой Neurotravel.
- 16 униполярных ЭЭГ-каналов (AC), 2 входа для нейтрального и земляного электродов (всего 18 входных каналов)
- Частота оцифровки: 120 Гц на канал
- Разрешение АЦП: 12 бит
- Максимально допустимое напряжение поляризации электродов: 0,3 В
- Частотный диапазон сигнала: 1-30 Гц
- Шум, приведенный ко входу: не более 5 мкВ ("peak to peak")
- Коэффициент подавления синфазной помехи (CMRR): не хуже 80 дБ
- Размеры: 130x76x22 мм; масса: не более 135 г.
- Питание от 1 алкалиновой батарейки типоразмера АА (1,5 вольт)
Возможности программы NEUROTRAVEL
Регистрация ЭЭГ
- "Живой" сигнал, имитирующий качественную бумажную запись. До 64 каналов на экране.
- Протокол исследования ЭЭГ позволяет заранее задать стадии исследования (фон, фотостимуляцию, гипервентиляцию, и т.д.) и переходить к различным стадиям в автоматическом режиме (рутинная запись "на потоке"), или управлять выбором и длиной стадий вручную (индивидуально для каждого пациента).
- Автоматический анализ структуры ЭЭГ - подсчет индексов активности сигнала в стандартных частотных диапазонах и распознавание артефактных сегментов во время записи ЭЭГ. Эта информация отображается на навигационной панели и используется при анализе ЭЭГ.
- Маркеры функциональных проб (фотостимуляции, гипервентиляции, открывания глаз, и др.) отмечаются на сигнале и в навигаторе.
- Анализ ЭЭГ в реальном времени: спектральный анализ, когерентность, картирование, спектральный тренд (DSA), амплитудный и амплитудно-интегрированный (CFM) тренды работают и во время записи ЭЭГ.
- Ремонтажирование и рефильтрация, полиграфия: монтажи и фильтры можно менять и при записи, и при анализе ЭЭГ; полиграфические каналы (ЭКГ, кривая дыхания, и др.) включаются в монтаж и выводятся с заданными цветом, фильтрами и разверткой.
Анализ записи
- Простое и эффективное управление сигналом ЭЭГ.
- Выбор различных монтажей, изменение развертки, чувствительности и фильтров.
- Увеличение любого фрагмента сигнала и измерение его параметров спектральным анализом "в один клик" или вручную.
- Просмотр ЭЭГ в режиме слайд-шоу.
- Анализ любого отмеченного сегмента, или группы сегментов ЭЭГ.
- Весь арсенал инструментов анализа: спектральный анализ, когерентность, спектральное и амплитудное картирование, и др.
.png)
- Навигационная панель: вся запись как на ладони. Легкий переход на любой выбранный фрагмент записи. Наглядное отображение стадий протокола, маркеров функциональных проб, активностей в стандартных частотных областях, зашумленных сегментов сигнала.
- Спектральный тренд уменьшенного размера, синхронизированный с навигационной панелью. Можно легко различить состояния пациента во время исследования (например, вспышку альфа - ритма при закрывании глаз)
- Тренды спектральной мощности (DSA) и амплитудно-интегрированной ЭЭГ (aEEG, CFM)
- При длительном мониторинге ЭЭГ тренды позволяют анализировать динамику изменений ЭЭГ за длительный период времени – от нескольких минут до нескольких часов.
- При анализе ЭЭГ новорожденных тренд CFM позволяет выявить скрытые патологические состояния младенца, требующие срочного вмешательства.
- При интраоперационном мониторинге тренды DSA и aEEG предоставляют анестезиологу и хирургу ценную информацию о состоянии пациента.
- Широкие возможности выбора конфигураций трендов для различных целей применения
- Видео ЭЭГ - современная цифровая система синхронизированной записи и анализа ЭЭГ и звукового видеофильма поведения пациента.
- Запись при слабом освещении (цветной фильм) или в полной темноте (ч/б фильм).
- Позиционирование на любой момент записи, просмотр фрагментов фильма синхронно с сигналом. Редактирование ЭЭГ и фильма с сохранением синхронизации.
- Экспорт записи вместе с фильмом для просмотра и анализа на другом компьютере (без программы Neurotravel).
- Вызванные потенциалы (ВП) для всего набора стимуляторов прибора (фотовспышка, фоностимулятор, шахматный паттерн).
- Когнитивные ВП для внешнего стимулятора (отдельный компьютер со специализированной программой предъявления стимулов - E-Prime, Presentation, и т.п.).
- Любая длительность эпохи ВП - от среднелатентных до длиннолатентных ВП (напр., P300 при внешнем стимуляторе).
- Построение ВП во время записи ЭЭГ, или по любому сегменту записанного сигнала, для всех каналов выбранного монтажа.
И ещё:
- База данных "пациенты - исследования". Легкость доступа к любому нужному исследованию для тысяч карточек пациентов и их ЭЭГ.
- Просмотр записи ЭЭГ на любом компьютере без программы Neurotravel ("Neurotravel anywhere"). Экспорт записи и программы на "флешку" одним кликом - и ЭЭГ у Вас в кармане!
- Экспорт записи ЭЭГ в оригинальном и стандартных форматах (EDF, EDF+, и др.). Анализ ЭЭГ на другом компьютере, с программой Neurotravel или любой другой, поддерживающей соотв. формат данных.
- Интеграция в МИС (медицинскую информационную систему ЛПУ) с передачей данных по протоколу HL7
Врачебное заключение
- Встроенный редактор и автоматическое описание ЭЭГ - мощные инструменты для облегчения и ускорения написания врачебного заключения.
- Автоматическое описание включает не только текст, но и интуитивно понятную графическую информацию по проведенному исследованию. Описание содержит только то, что специалист посчитает нужным задать в его конфигурации.
- Врачебное заключение сохраняется в базе данных вместе с исследованием; его можно сохранить отдельно в виде файла и / или распечатать.
Опции
Дистанционная ЭЭГ и сетевое решение
- Программный комплекс Neurotravel позволяет анализировать ЭЭГ удаленно от места ее регистрации и объединять несколько приборов и
рабочих мест врача для анализа ЭЭГ в единую систему - Дистанционное решение: запись ЭЭГ передается через Интернет на ЭЭГ-централь
и анализируется там, где находится специалист (например, у него дома) - Госпитальное решение: один или несколько приборов регистрируют ЭЭГ,
записи передаются по компьютерной сети на ЭЭГ-централь
и анализируются на одном или нескольких рабочих местах врача
(компьютерах с программой Neurotravel)
Подключение периферии
- "Шахматный паттерн". Стимулятор для предъявления визуальных стимулов. Реализуется на отдельном дисплее, управляется программой Neurotravel.
- Подключение датчиков полиграфических каналов: ЭКГ, SpO2, дыхания, и др. Необходимая периферия включается в комлектацию.
Локализация источников патологической активности
- Локализация источников патологической активности
при эпилепсии, травмах, инсультах, опухолях,
а также локализация источников вызванных потенциалов, волновых паттернов, генераторов ритмической активности.
- Локализация рассчитывается и визуализируется программой BESA (Германия, наш эксклюзив) или Brain Loc (Россия), работающими совместно с программой Neurotravel .
- Визуализация результатов локализации производится на трех ортогональных проекциях черепа с использованием схематичных послойных изображениях структур головного мозга или изображений, полученных при томографическом исследовании. Возможен просмотр результатов анализа нескольких записей в многооконном режиме.
